Кабель с запасом по передаточным характеристикам

Сначала 100-метровый участок сердечника скручивают и проверяют его на анализаторе Fluke. Измеряют затухание отражения (RL) и переходное затухание на ближнем конце (NEXT). Такая проверка помогает выявить отклонения до изготовления всей партии кабеля. Если показатели соответствуют нормам, запускают скрутку всей партии.

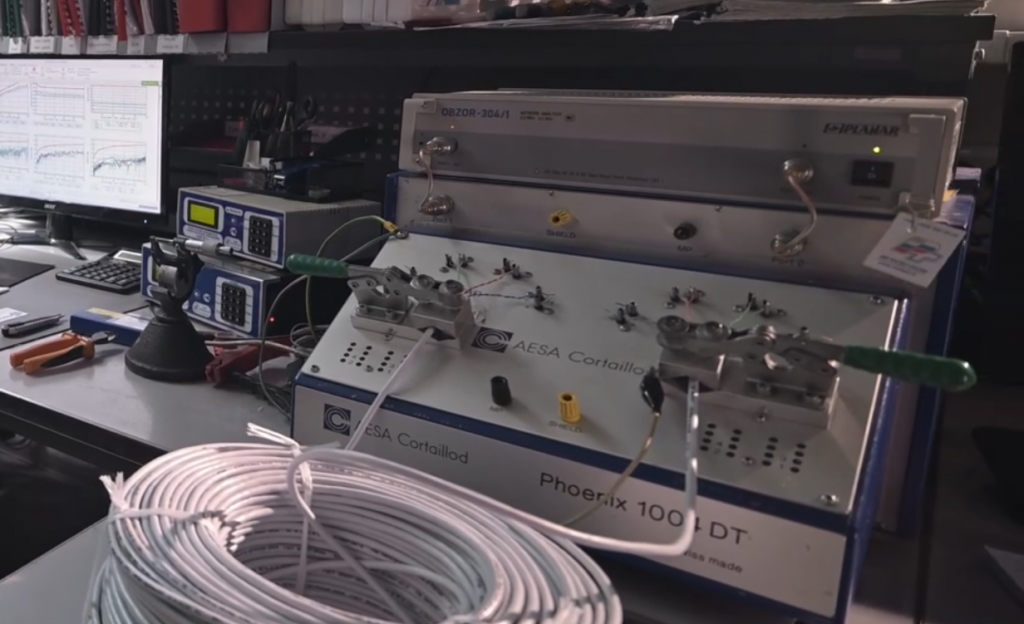

Готовый кабель испытывают на измерительной установке AESA по всему комплексу электрических и передаточных параметров. Результаты сравнивают с требованиями ГОСТ Р 54429 (ГОСТ 35237) и ТУ.

Отчёт содержит все передаточные характеристики кабеля. По результатам измерений для изготовления патч-кордов отбирают кабель с запасом относительно установленных норм.

После установки коннекторов на передачу сигнала влияют расположение проводников и точность соединения с контактами. Запас исходного кабеля помогает обеспечить соответствие готового патч-корда требованиям его категории.

Проверка соединения жил

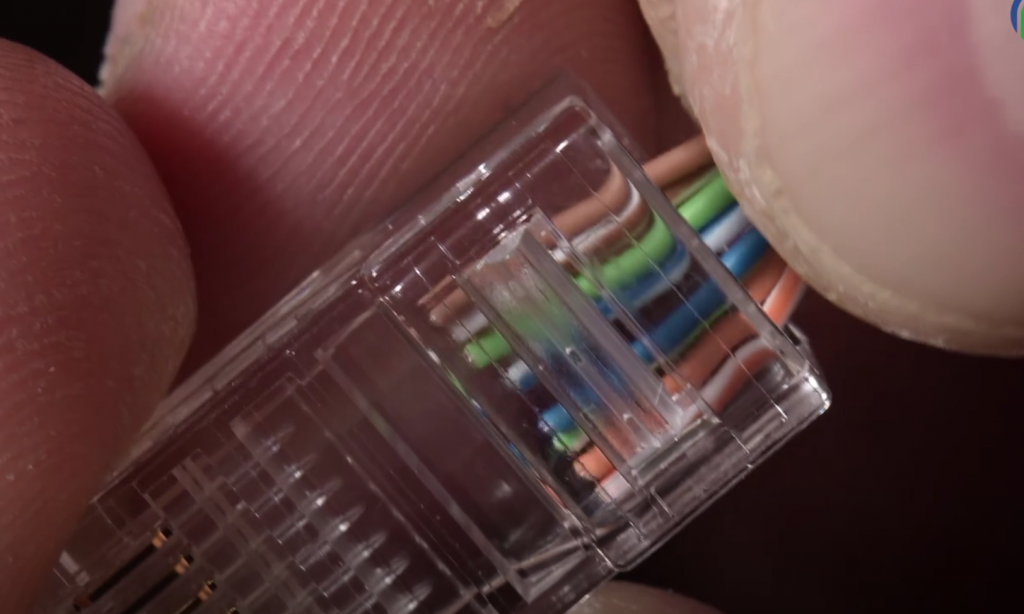

Отобранный кабель нарезают на отрезки нужной длины и устанавливают коннекторы RJ45. Их выбирают с учётом экранирования кабеля.

После соединения жил с контактами, до формирования защитного колпачка, на кабельном тестере Fluke проверяют схему разводки и целостность электрических цепей. Прибор выявляет обрывы, короткие замыкания и ошибки подключения проводников. В экранированных патч-кордах также проверяют непрерывность экранирования.

Эта проверка подтверждает правильность соединений. Передаточные характеристики готового шнура оценивают после завершения сборки.

Контроль защитного колпачка

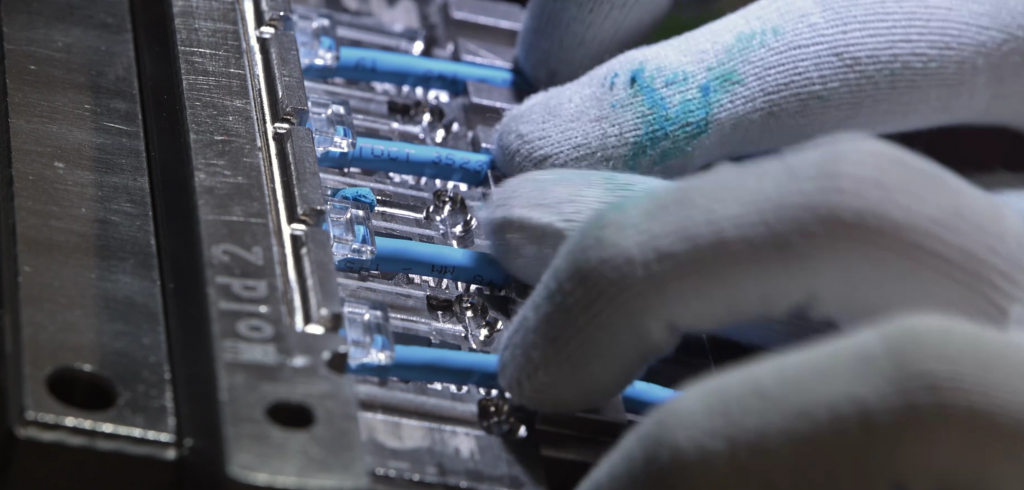

Защитный колпачок отливают на месте крепления коннектора к кабелю. Он закрывает конец кабеля и защищает соединение.

При финальном визуальном контроле готового патч-корда проверяют целостность оболочки и коннекторов, качество литья и цвет колпачков. Колпачки должны совпадать по цвету с оболочкой кабеля и иметь равномерную окраску.
