Огнестойкие кабельные линии

Законодательная база

Огнестойкие кабельные линии – это последовательный шаг в сторону повышения пожарной безопасности зданий. Первым этапом в госрегулировании этой сферы можно считать принятие Федерального закона №123 в 2008 году, где прописывались основные требования пожарной безопасности. Дальше принят ГОСТ Р 53315-2009, в котором уже описаны огнестойкие кабели и приведена полная классификация, по большей части списанная с западным стандартов IEC.

Первое упоминание необходимости применения огнестойких кабельных линий появилось в 2012 г. после внесения поправок в 123-ФЗ «Технический регламент о требованиях пожарной безопасности». Статья 82, пункт 2 гласит:




Кабельные линии должны сохранять работоспособность в условиях пожара в течение времени, необходимого для эвакуации людей в безопасную зону и выполнения функций:

     систем противопожарной защиты;
     средств обеспечения деятельности подразделений пожарной охраны;
     систем обнаружения пожара;
     систем оповещения и управления эвакуацией людей при пожаре;
     систем аварийного освещения на путях эвакуации;
     систем аварийной вентиляции и противодымной защиты;
     систем автоматического пожаротушения;
     внутреннего противопожарного водопровода;
     лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях.

Хорошо знающий вопрос специалист может возразить, что огнестойкая кабельная линия была известна раньше, ведь уже в 2009 году выходит ГОСТ Р 53316 «Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытания». В нем даны определения и методы испытания этих кабельных линий. Однако данный документ не указывает на сферу применения данных изделий в отличие от правок 2012 и 2021 годах. Ниже определения ГОСТ Р 53316:

3.1 Электропроводка: Совокупность одного или более изолированных проводов, кабелей или шин и частей для их прокладки, крепления и. при необходимости, механической защиты. [ГОСТ Р МЭК 60050-826, статья 826-15-01]

3.2 Проводные линии связи: Линии, обеспечивающие взаимодействие и обмен информацией между компонентами системы пожарной автоматики и других систем, которые должны сохранять работоспособность при стандартном температурном режиме пожара.

3.3 Оптический кабель : кабельное изделие, содержащее одно или несколько оптических волокон. объединенных в единую конструкцию, обеспечивающую их работоспособность в заданных условиях эксплуатации.

3.4 Сохранение работоспособности: Способность проводных линий связи и электропроводок (шинопроводов) продолжать выполнять заданные функции при воздействии пожара в течение заданного периода времени.

3.5 Система кабельных лотков: Совокупность опорных конструкций, предназначенная для прокладки кабелей, состоящая из секций кабельных лотков и иных компонентов системы в соответствии ГОСТ Р 52868—2007. пункт 3.1

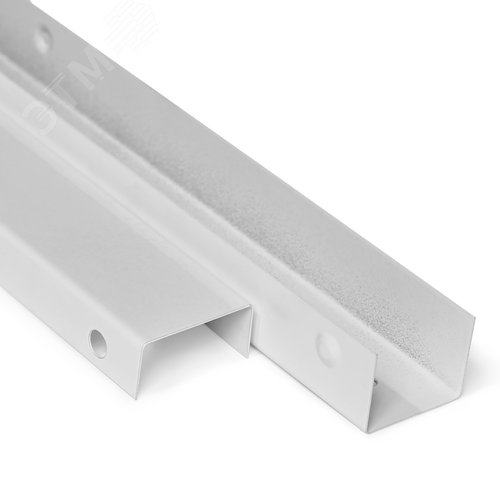

3.6 Огнестойкий короб: Сборная конструкция, предназначенная для защиты проложенных в ней электропроводок (в том числе проводных линий связи и шинопроводов) от стандартного температурного режима пожара.

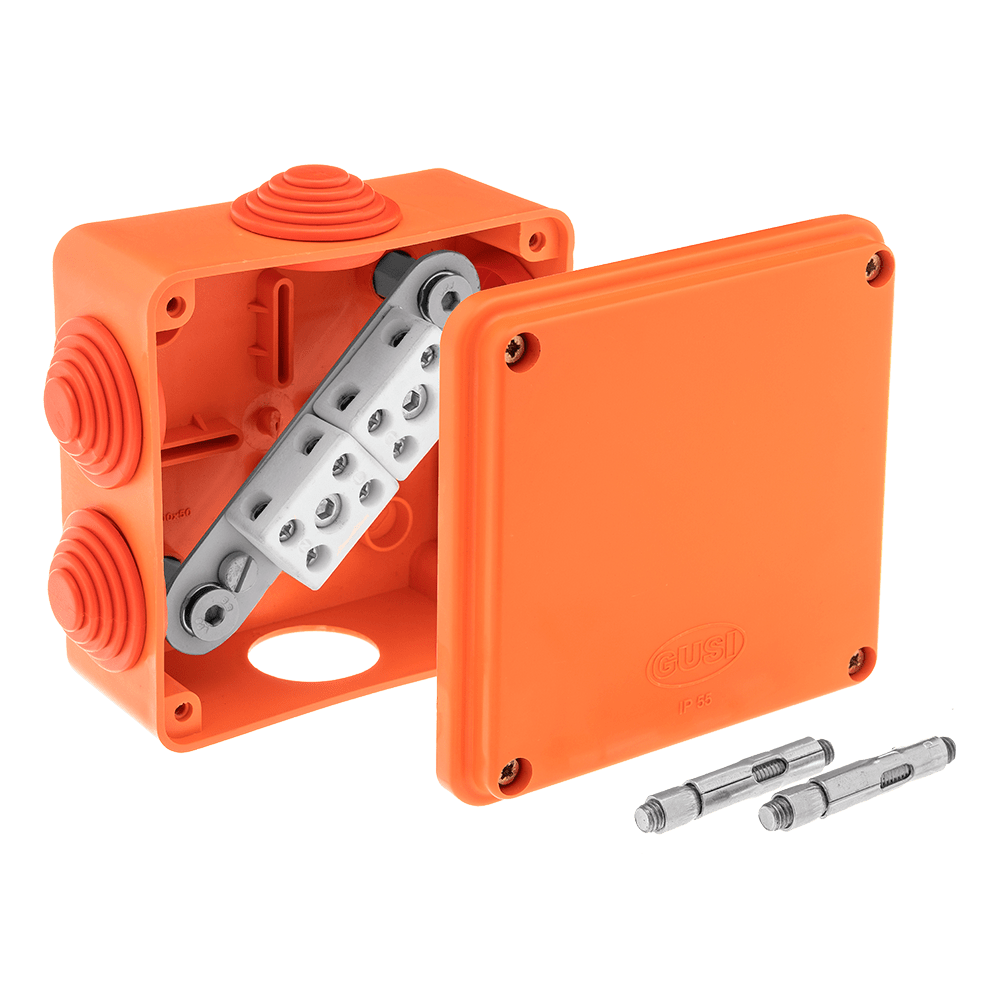

3.7 Соединительная коробка: Коробка, позволяющая выполнять соединения проводников в соответствии с ГОСТ Р 50827.3 (МЭК 60670-22:2003).

3.8 Открытая электропроводка: электропроводка (в том числе проводные линии связи и шинопроводы). проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.

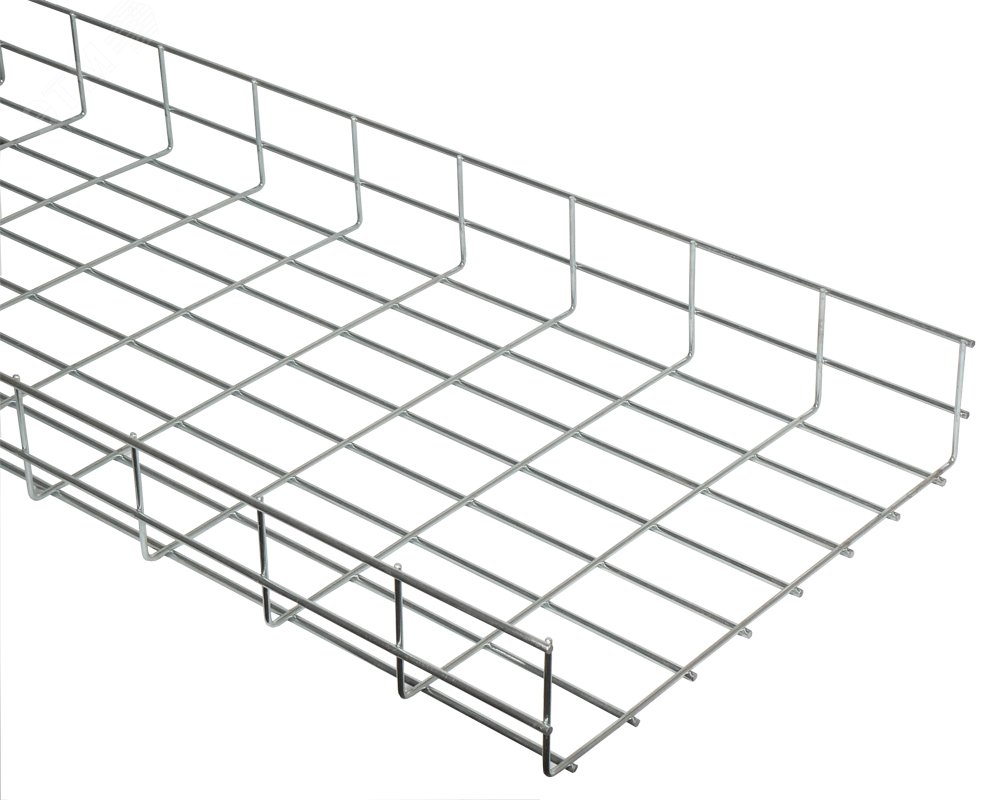

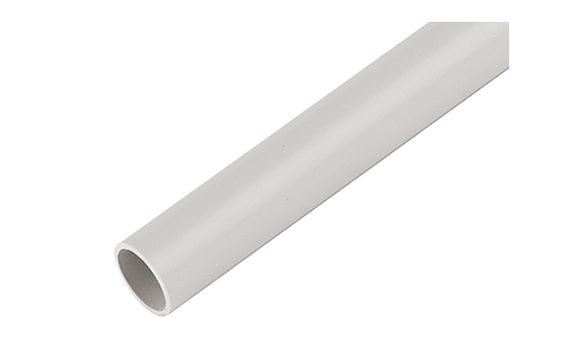

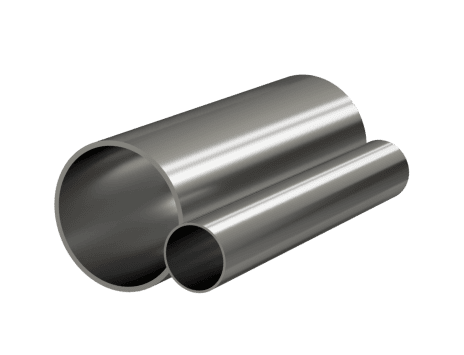

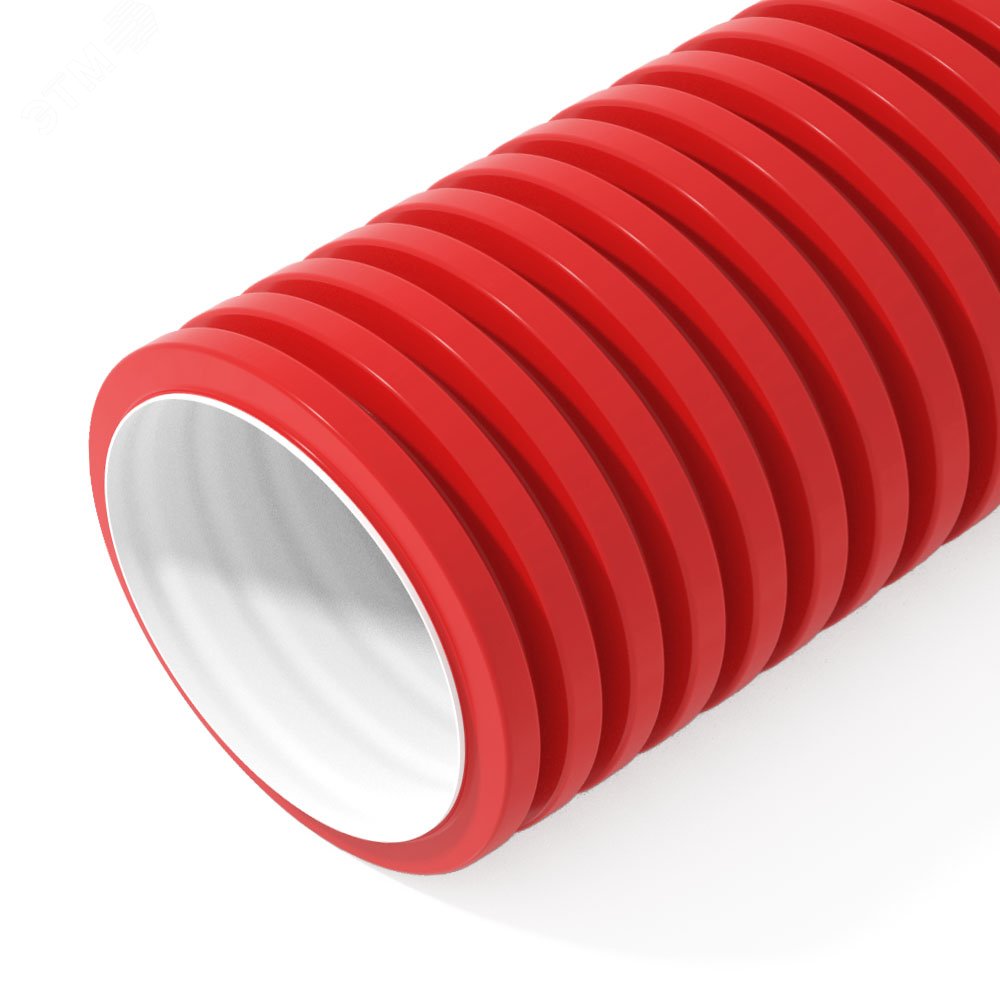

Фактически это означает, что испытываться должна вся кабельная линия (кабель проложенный в лотке, трубе, гофре и т.д.) как единое целое, а не отдельный кабель.

Окончательно закрепил огнестойкую кабельную линию в нормативной документации всех проектировщиков шестой свод правил, определяется время работоспособности кабельной линии (СП 6.13130.2021 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности»):


6.2 Электропроводки система противопожарной защиты далее СПЗ, в том числе линии слаботочных систем, должны выполняться огнестойкими, не распространяющими горение кабелями с медными жилами.

Волоконно-оптические линии связи СПЗ должны выполняться огнестойкими, не распространяющими горение кабелями.

Допускается выполнять электропроводки СПЗ шинопроводами с медными и алюминиевыми шинами.

6.4 Работоспособность электропроводок СПЗ в условиях пожара обеспечивается выбором типа исполнения кабелей в соответствии с ГОСТ 31565 (за исключением электропроводок по 6.3 настоящего свода правил) и способом их прокладки.

6.5 Время работоспособности электропроводки в условиях пожара определяется в соответствии с ГОСТ Р 53316.

6.6 Совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции не допускается.

В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи не относящимися к СПЗ и экранированные кабели линий связи СПЗ с экранированными кабелями питания СПЗ при условии их разделения, в указанных случаях, сплошной металлической перегородкой по всей высоте короба (лотка).

6.7 Не допускается использование двух и более пар жил одного кабеля или провода для реализации кольцевой линии связи.

6.8 Не допускается совместная прокладка кольцевых линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.

Огнестойкая кабельная линия от Паритета

Рынок достаточно долго пытался сопротивляться инициативе законодателей, но вторые победили, поэтому все чаще и чаще проекты уже просто не принимаются без сертификатов огнестойких кабельных линий. Кабельный завод Паритет, изучив опыт конкурентов и отзывы проектировщиков и монтажников, выпустил свою огнестойкую кабельную линию – ParLine. На текущий момент сертифицированные решения есть со следующими производителями:

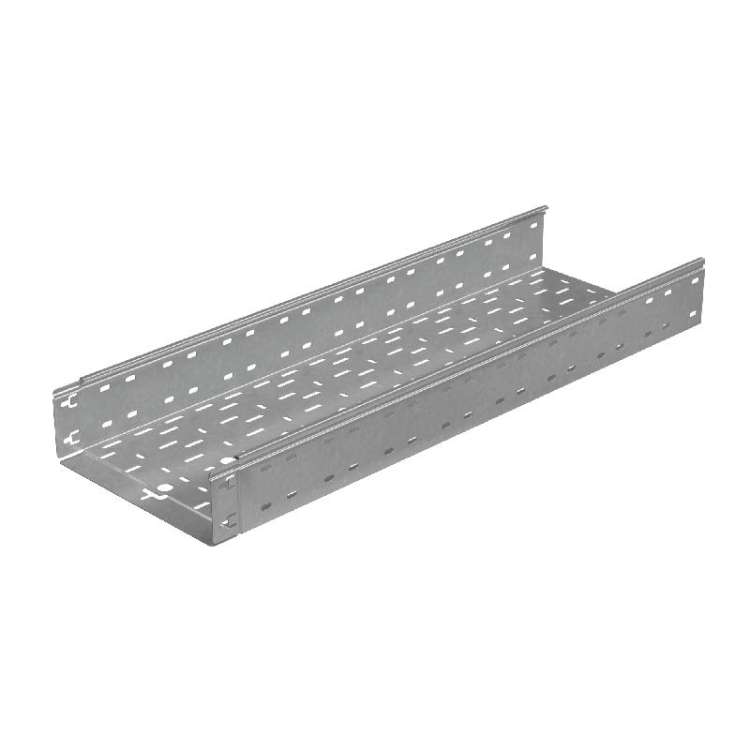

      ДКС - ОКЛ ParLine

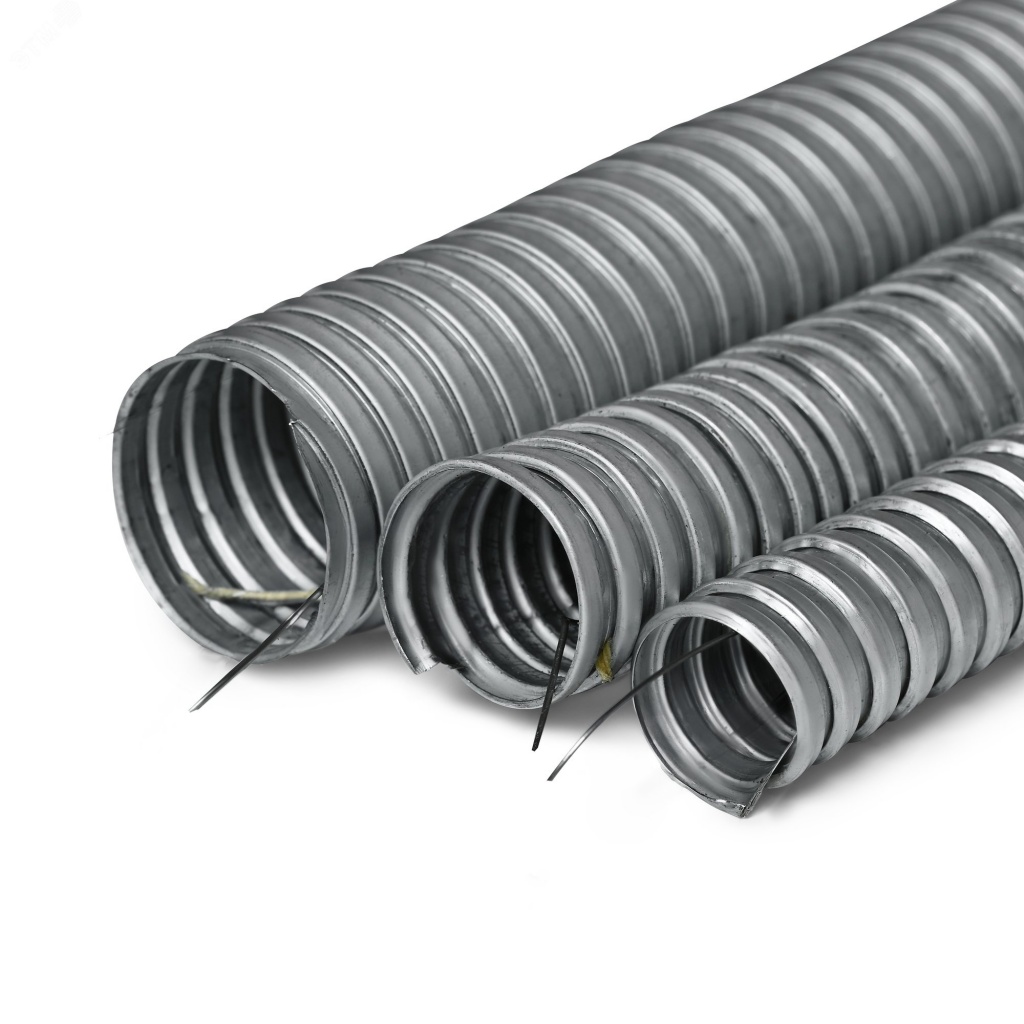

      Промрукав - ОКЛ-ПР

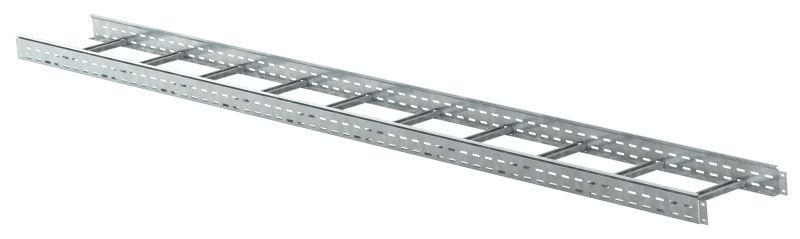

      Экопласт - ОКЛ ParLine

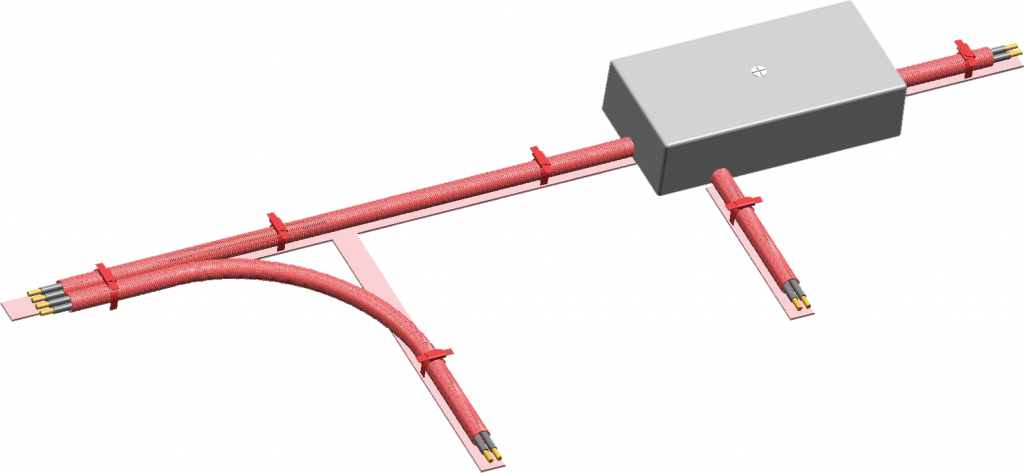

      Элекон (КМ Профиль и Рувинил) - OKLine

      Луис+ (IEK и DKC)

      EKF - ОКЛ

      PTK-Line - ОКЛ


Широкий выбор кабеля в ОКЛ ParLine:

     Сигнальный кабель типа КСРВ и КСРП

     LAN кабель ParLan Cat5e

     Кабель для интерфейса RS-485 КИС-Р

     Коаксиальный кабель РК 75 Ом

     Силовой кабель типа КПРВГ


Все исполнения:

     нг(А)-FRLS – для помещений с массовым пребыванием людей

     нг(А)-FRHF – для помещений с массовым пребыванием людей, помещений с микропроцессорной техникой и для высотных зданий (более 25 этажей или 75 метров)

     нг(А)-FRLSLTx – для социальных объектов с маломобильными гражданами (школы, больницы, детские сады, дома престарелых и пр.)
